全身SAR测量装置|JJF 2151-2024

全身SAR测量装置由光纤测温装置和SAR模体组成。光纤测温装置的温度测量范围为15℃~45℃，最大允许误差为士0.1℃。通过使用MRI设备对模体进行连续扫描，记录扫描时间和模体温度变化，通过公式计算模体吸收的射频能量和SAR值；满足JJF 2151-2024 医用磁共振成像系统校准规范测试要求。

本产品是有关于一种基于光纤测温原理的“量热法”SAR值测量装置，由“量热法”SAR值测量的模体和光纤测温装置组成。模体横截面为椭圆，其上部设有平台，平台与椭圆的短轴外径相切，平台上有设有注水口，模体内填充与人体躯干组织平均电磁学特性参数一致的溶液。

溶液配比如下：

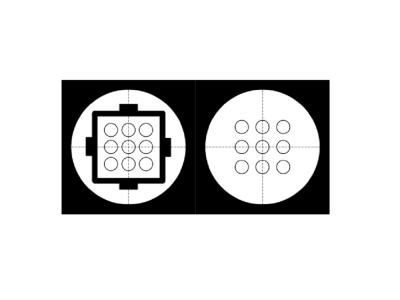

图像性能检测模体内部使望含顺磁离子的试剂配制溶液填充。以使用硫酸铜和蒸馏水配制成像溶液为例，推荐的配比为每升蒸馏水中包含3.6gNaCl、1.25 g纯CuS0:或1.96 gCuSO:·5H₂ 0.

光纤测温装置由显示器、4个光纤测温探头和测温装置主机组成，通过串口与测温装置主机进行通信，实现与测温装置主机的通信和对荧光式光纤温度传感器的控制。

量热法通过测量受体在MRI设备扫描过程中的温升值得到该过程中受体吸收的能量值进而通过相关公式得到该过程中受体吸收的射频功率，最终得到受体的全身SAR值的方法。NEMA标准中规定使用长轴40cm～50cm，短轴25cm～30cm，长度与MRI设备体线圈的长度近似的空心椭圆环柱状模体，模体中间放置直径不大于10cm的圆球用于校正翻转角。模体内填充用于调节电磁学特性参数的溶液，使模体的线圈负载特性与(70～90kg)人体的线圈负载特性相似。

量热法测量SAR值具有操作方法简单，无需拆卸设备的优点，对于医院在用MRI设备具有可行性。SAR测量模体体整体体积、质量小，方便运输，无需测量等效负载，无需拆卸外壳能直接测量SAR值；能实时监测模体内溶液、 MRI扫描间和MRI扫描腔的温度变化，并能记录和导出温度监测数据，具有普遍适用性。
